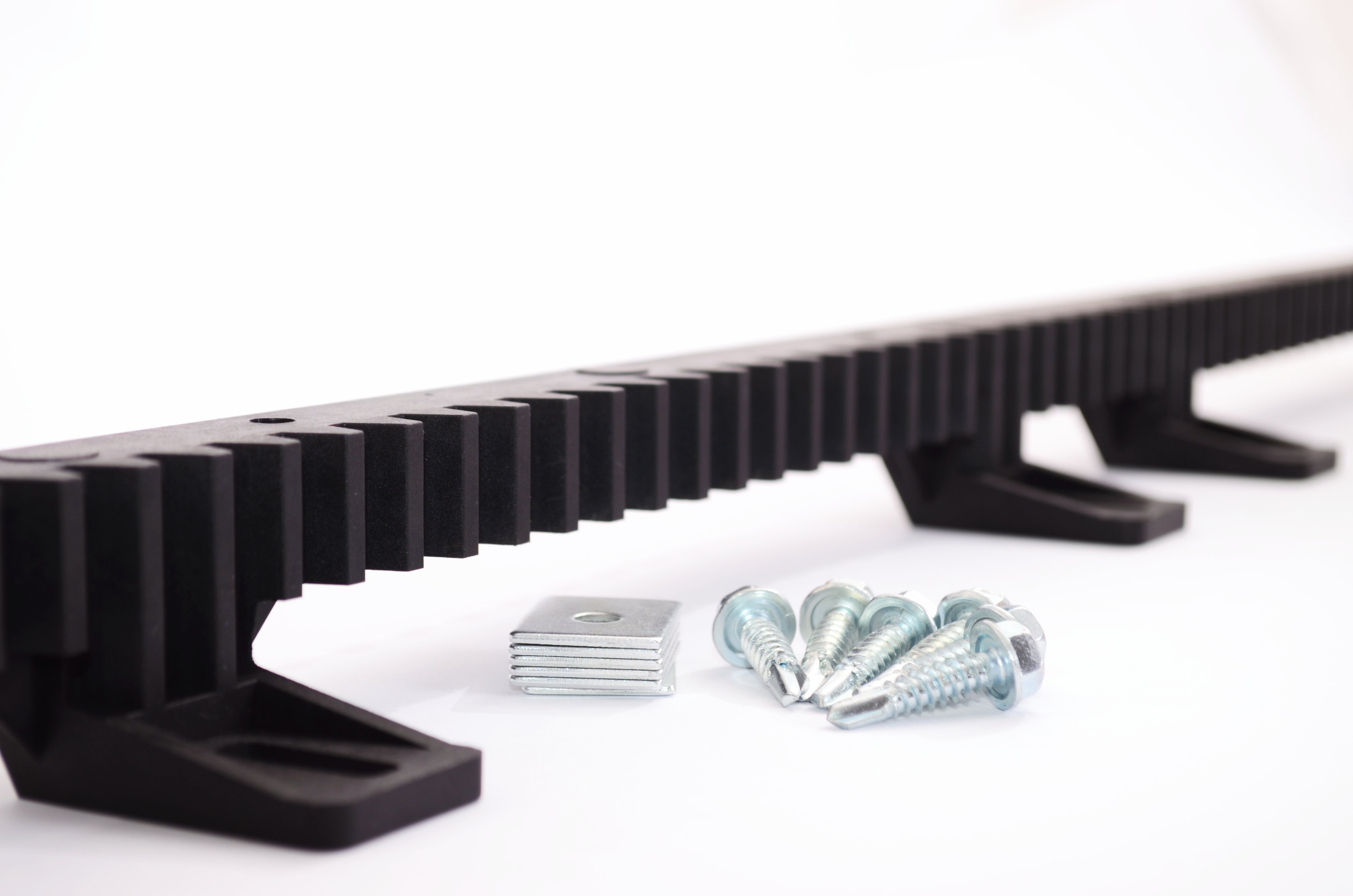

Пластикова зубчаста рейка з металевим осердям

Представляємо пластикову зубчасту рейку.

•  Не потрібно приварювати! Кріпиться на саморізи.
• Має посилену металеву основу, повнотілі зубці. Використовується для воріт до 800 кг
• Надійна та тиха в роботі!

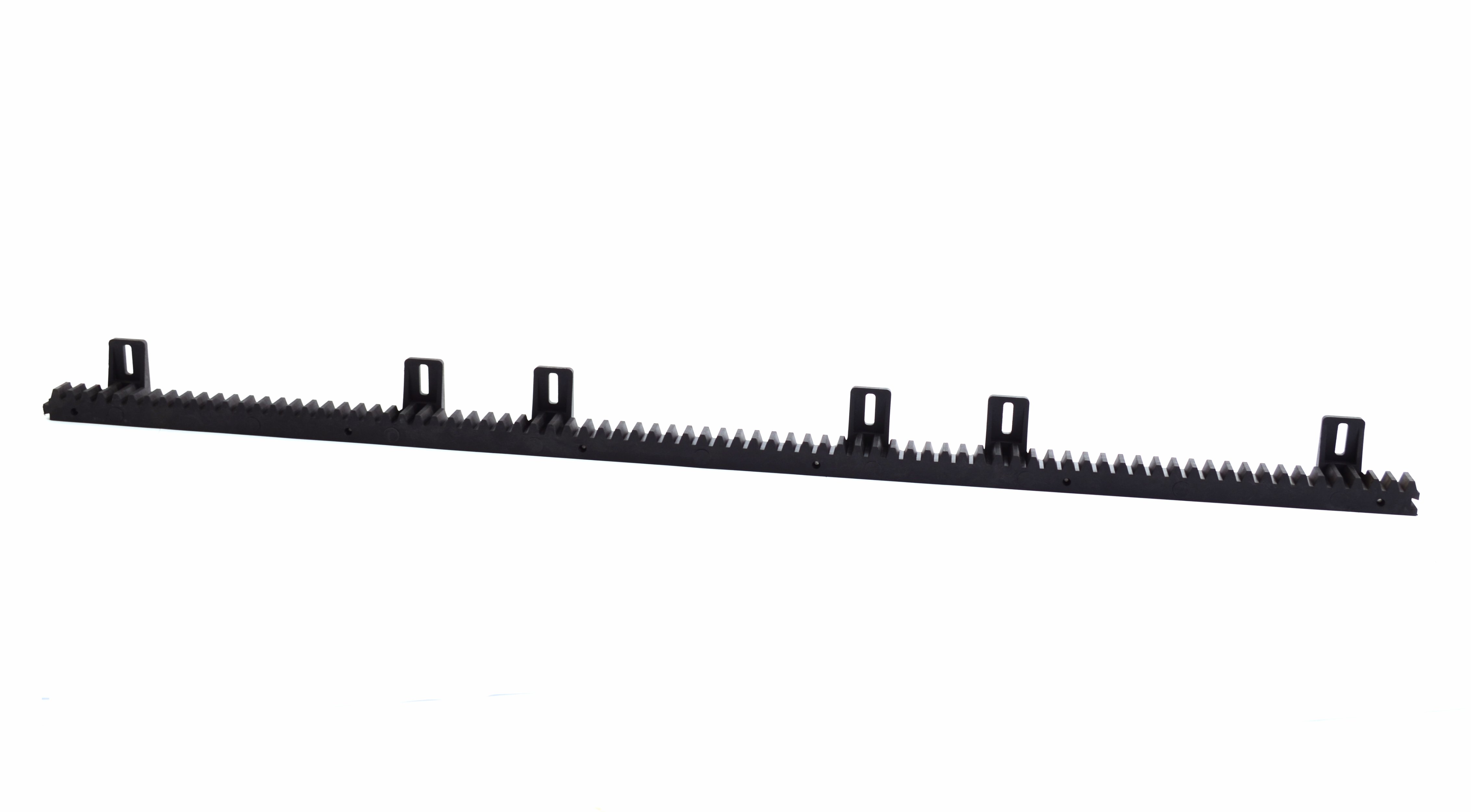

• 6 точок кріплення для бездоганного фіксування і стійкості навіть під високим навантаженням

Що таке пластикова зубчаста рейка з металевим осердям

Пластикова зубчаста рейка з металевим осердям - це інноваційне рішення для автоматизації відкатних воріт, яке поєднує переваги традиційних металевих рейок з сучасними полімерними технологіями. Це гібридна конструкція, де міцна металева основа забезпечує необхідну несучу здатність, а пластикове покриття з точно сформованими зубцями гарантує плавну та безшумну роботу з шестернею електропривода.

Конструктивні особливості

Металеве осердя

Основу рейки становить сталева смуга товщиною 3-4 мм, виготовлена з високоякісної конструкційної сталі. Металеве осердя забезпечує:

• Високу міцність на згин та розтяг
• Стійкість до деформації під навантаженням
• Можливість використання з воротами масою до 800 кг
• Довготривалу експлуатацію без втрати геометричних параметрів

Пластикове покриття

Зовнішня частина рейки виготовлена з високоміцного поліаміду (нейлону) або поліоксиметилену (ПОМ), що характеризується:

• Підвищеною зносостійкістю
• Стійкістю до атмосферних впливів
• Низьким коефіцієнтом тертя
• Хімічною інертністю до більшості агресивних середовищ

Повнотілі зубці

На відміну від штампованих металевих рейок, пластикова рейка має суцільні зубці з точними геометричними параметрами:

• Модуль зубців: M4 (стандартний для автоматики воріт)
• Кут профілю: 20° (за стандартом ISO)
• Висота зубця: 4 мм
• Крок зубців: 12,57 мм

Технічні характеристики

• Довжина сегмента: 1000 мм (стандартна)
• Ширина рейки: 30 мм
• Висота рейки: 12 мм
• Максимальна вага воріт: до 800 кг
• Модуль зубців: M4
• Кількість точок кріплення: 6 на метр
• Матеріал основи: оцинкована сталь St37
• Матеріал покриття: поліамід PA6 або ПОМ
• Діаметр отворів для кріплення: 5 мм
• Температурний діапазон роботи: від -40°C до +80°C
• Стійкість до УФ-випромінювання: висока
• Кольори: сірий, чорний (стандартні)

Переваги пластикової рейки з металевим осердям

1. Простота монтажу

Головною перевагою є відсутність необхідності в зварювальних роботах. Рейка кріпиться безпосередньо до полотна воріт за допомогою саморізів через спеціально передбачені отвори. Це значно спрощує монтаж і дозволяє встановлювати рейку навіть на вже готові ворота без демонтажу.

2. Безшумна робота

Пластикові зубці забезпечують практично безшумну роботу завдяки:

• М'якому контакту з металевою шестернею привода
• Відсутності металевого скреготу та стуку
• Демпфуючим властивостям полімерного матеріалу
• Плавному входженню зубців у зачеплення

3. Довговічність та стійкість

• Захист від корозії: пластикове покриття повністю захищає металеве осердя від впливу вологи
• Стійкість до хімічних реагентів: реагенти для очищення доріг взимку не впливають на пластик
• УФ-стабільність: спеціальні добавки запобігають руйнуванню під дією сонячного світла
• Морозостійкість: зберігає властивості при температурах до -40°C

4. Надійне кріплення

Система з 6 точками кріплення на метр забезпечує:

• Рівномірний розподіл навантажень
• Відсутність прогинів під власною вагою
• Стійкість до вітрових навантажень
• Можливість точного позиціонування

Важливо переконатися, що шестерня привода має модуль M4 та відповідний кут профілю зубців.
