ПРИВІД ДЛЯ ВІДКАТНИХ ВОРІТ EDINGER I12

Вашій увазі нова модель автоматики для відкатних воріт Edinger I12. Вона розрахована для використання на стулці вагою до 1200 кг. Це дуже потужний привід з відмінними характеристиками.

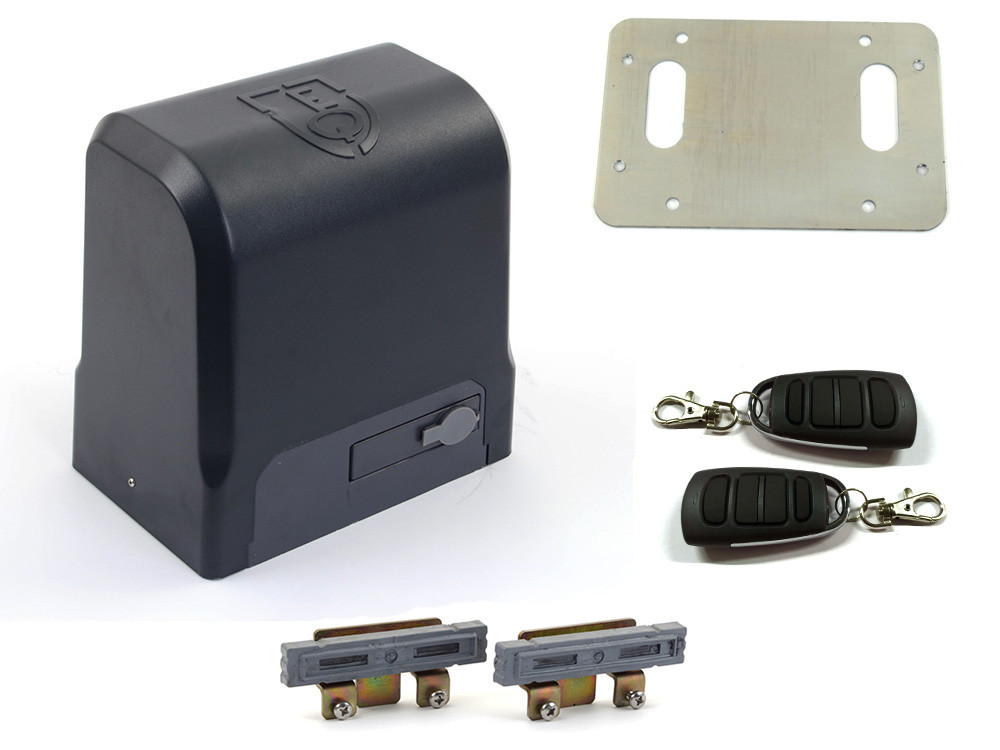

Мінімальний комплект (без зубчастої рейки) поставляється в картонній коробці стандартного піщаного кольору. У ній ви знайдете:

• -      Електропривод;
• -      Пару пультів управління;
• -      Монтажну основу;
• -      Пару магнітів з системи кінцевих вимикачів;
• -      Кріпильні болти і ключ для переведення електроприводу з автоматичного режиму в ручний.

Щоб комплект був повним необхідно придбати ще зубчасту рейку, яка виготовлена із сталі і має довжину 1 метр. Оскільки у кожного індивідуальні розміри отвору і може бути різної відстань, на якій встановлюють привід, то і кількість відрізків теж різна.

ПРИВІД

Електропривод з комплекту Edinger I12 відмінної якості. Хоч автоматика і належить до бюджетних моделей, але якість виконання люксова. У приводі немає пластикових деталей. Усі зроблені з металу. Таким чином досягається безперебійна робота двигуна і при правильній експлуатації автоматика служитиме тривалий час.



Давайте заглянемо під кришку приводу. Там ви побачите асинхронний мотор з мідною обмоткою, плату управління, яка, до того ж, знаходиться в окремій пластиковій коробці, геркон, який відповідає за зупинку роботи двигуна в крайніх точках.

Двигун потужний, а редуктор металевий, що саме по собі дає ще додаткову гарантію якості. Пластикові деталі погано працюють в умовах українського клімату, а силуминовые шестерні швидко стираються. Цього не скажеш про деталі автоматики Edinger I12.

Модель Edinger I12, як і подібні моделі цього виробника оснащена магнітними кінцевими вимикачами. Сам геркон, який і уловлює магнітне поле від магнітів, чим і запускає процес зупинки роботи двигуна вбудований під кришку приводу.

ПЛАТА УПРАВЛІННЯ

Окрему увагу приділимо платі управління. Як ми вже писали вона поміщена в окрему пластикову коробку. Має вертикальне розміщення, що також гарантує відсутності скупчення пилу і конденсату на платі (що часто спостерігається при горизонтальному розміщенні).



За допомогою резисторів, кнопок і dip-перемикачів можна задати усі необхідні налаштування. Вони забезпечують хороший функціонал, а відсутність програмування гарантує, що налаштування не зіб'ються.

Давайте подивимося, які ж функції у плати моделі автоматики Edinger I12.

Це:

1. Плавний старт
2. М'який стоп
3. Перемикання режимів світіння сигнальної лампи (мигання або постійне світло)
4. Автозакриття (і налаштування часу, після якого воно почнеться)
5. Функції датчиків безпеки і стопа
6. Уповільнення воріт при відкритті або закритті
7. Завдання сили двигуна.

Все, що знаходиться на платі підписано зрозумілим шрифтом ще і великими буквами, так що не треба буде брати лупу.

За запис пульта відповідає кнопка KEY.

А ось за запис часу роботи двигуна в процесі відкриття і закриття воріт відповідає кнопка TEST.

ЯК ВІДКРИТИ ВОРОТА КОЛИ ПРОПАДЕ ЕЛЕКТРИКИ

Як і інші моделі автоматики для відкатних воріт Edinger I12 має черв'ячний редуктор. Тому відбувається самоблокування мотора після завершення роботи. Тобто при зупинці руху воріт або відсутності електрики стулку зрушити з місця вручну буде неможливо. Для відкриття воріт в екстрених випадках передбачений механізм розблокування. Цей отвір на корпус приводу під ключ розблокування. Він переводить автоматику з автоматичного режиму в ручній і навпаки.



Ключ в комплекті один.

Механізм розблокування наступний:

• -      вставляєте в отвір ключ;
• -      провертаєте його і відсовуєте на себе лапку.

Все, ворота розблоковані.

Для повернення в автоматичний режим все проробляєте в зворотному порядку.

МАГНІТНІ КІНЦЕВИКИ: ЯК ЦЕ ПРАЦЮЄ

Автоматика Edinger I12 комплектується магнітними кінцевими вимикачами. Це такий механізм, при якому в приводі вбудований геркон, а на зубчасту рейку в крайніх положеннях воріт ставляться магніти. Вони мають різну полярність.



При під'їзді до геркона магнітне поле впливає на нього і тим самим подає команду на зупинку роботи.

Такі кінцеві вимикачі дуже надійні і працюють навіть в заметі.

ЯК ВІДБУВАЄТЬСЯ ОПЛАТА І ДОСТАВКА КОМПЛЕКТУ АВТОМАТИКИ EDINGER I12

Є два варіанти доставки:

1. Ви можете самі забрати вибрану модель у нас на складі, який розміщений за адресою : м. Київ, бульвар Академіка Вернадського, 36В.
2. Якщо ви знаходитеся за межами Києва, то доставку можна замовити на відділення однієї з транспортних компаній САТ, Делівері або Нова Пошта.
