КОМПЛЕКТ - ВІДКАТНІ ВОРОТА «ЗВАРИ САМ»
- В наявності
8 749 ₴/комплект
- +380 (97) 676-89-89
Відкатні ворота можна і потрібно робити самостійно. Це дешевше і надійніше, так як платити за послуги майстрів не доведеться, а робити для себе як-небудь і в поспіху точно не будеш.
На сьогоднішній день «винаходити велосипед» не доводиться: вся інформація по конструкції, збірці і монтажу воріт є у вільному доступі. Навіть готові креслення під власні розміри можна отримати з комплектом фурнітури.
Даний комплект «Звари сам» ще більше спрощує завдання:
- не буде потрібно їхати на металобазу за матеріалом для каркаса воріт;
- не доведеться виконувати виміри і порізку;
- не залишаться незатребувані шматки матеріалу (оплачені Вами даремно),
- не передбачається ніяких випадкових помилок і зіпсованих труб.
Все необхідне для рами воріт прийде вже акуратно порізаним чітко в розмір, немов конструктор. Залишиться тільки зварити готові елементи згідно з кресленням і виконати обшивку.
КОМПЛЕКТАЦІЯ
У комплект входять всі необхідні елементи каркаса і фурнітури, але без матеріалів обшивки, які купуються на Ваш смак.
Комплект "Звари сам" |
Ціна |
||
5 м (для отвору 3-3,5 м) |
6 м (для отвору 3,6-4,3 м) |
7 м (для отвору 4,4-5 м) |
|
Комплект "Звари сам" Економ, направляюча 60*70*3 мм |
8749 грн |
9250 грн |
|
Комплект "Звари сам" Економ, направляюча 60*70*3,6 мм |
9490 грн |
10190 грн |
10859 грн |
Комплект "Звари сам" СТАНДАРТ направляюча 60*70*3,6 мм |
9590 грн |
10290 грн |
10959 грн |
Комплект "Звари сам" СТАНДАРТ направляюча 60*70*4 мм |
9790 грн |
10490 грн |
10959 грн |
Комплект "Звари сам" ЛЮКС, направляюча 60*70*3,6 мм |
10865 грн |
11565 грн |
12234 грн |
Комплект "Звари сам" Gospodar, направляюча 60*70*3,6 мм |
10965 грн |
11665 грн |
12334 грн |
Комплектація виглядає наступним чином:

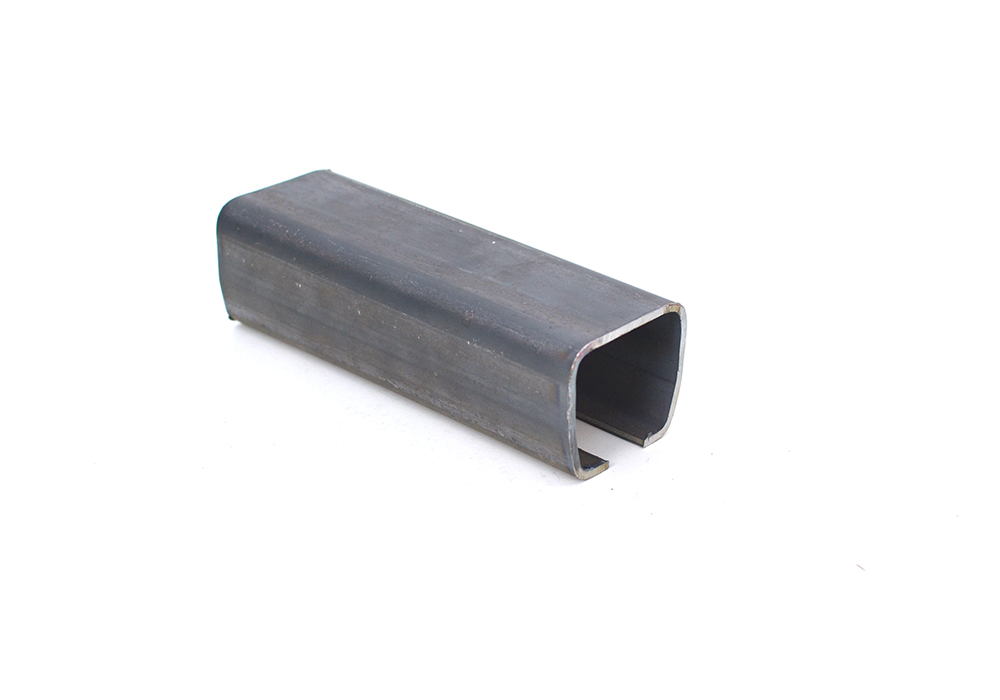

- направляючий профіль, 1 рейок перетином 60 * 70 * 3,6 мм або 60 * 70 * 4 мм і довжиною 6000 мм і інші елементи фурнітури;
- Т-профіль для верхньої і нижньої горизонталі каркаса, 2 елементи довжиною по 6 м;
- Т-профіль для лівої і правої вертикалі каркаса, 2 елементи довжиною по 1,886 м;
- профільна труба 30 * 20 * 2 мм для горизонтального ребра жорсткості, 3 елементи довжиною 1200 мм та 2 елементи 1069 мм;
- профільна труба 30 * 20 * 2 мм для вертикальних ребер, 4 елементів по 1746 мм;
- профільна труба 30 * 20 * 2 мм для скошених ребер хвостової частини, 4 елементи по 1370 мм.

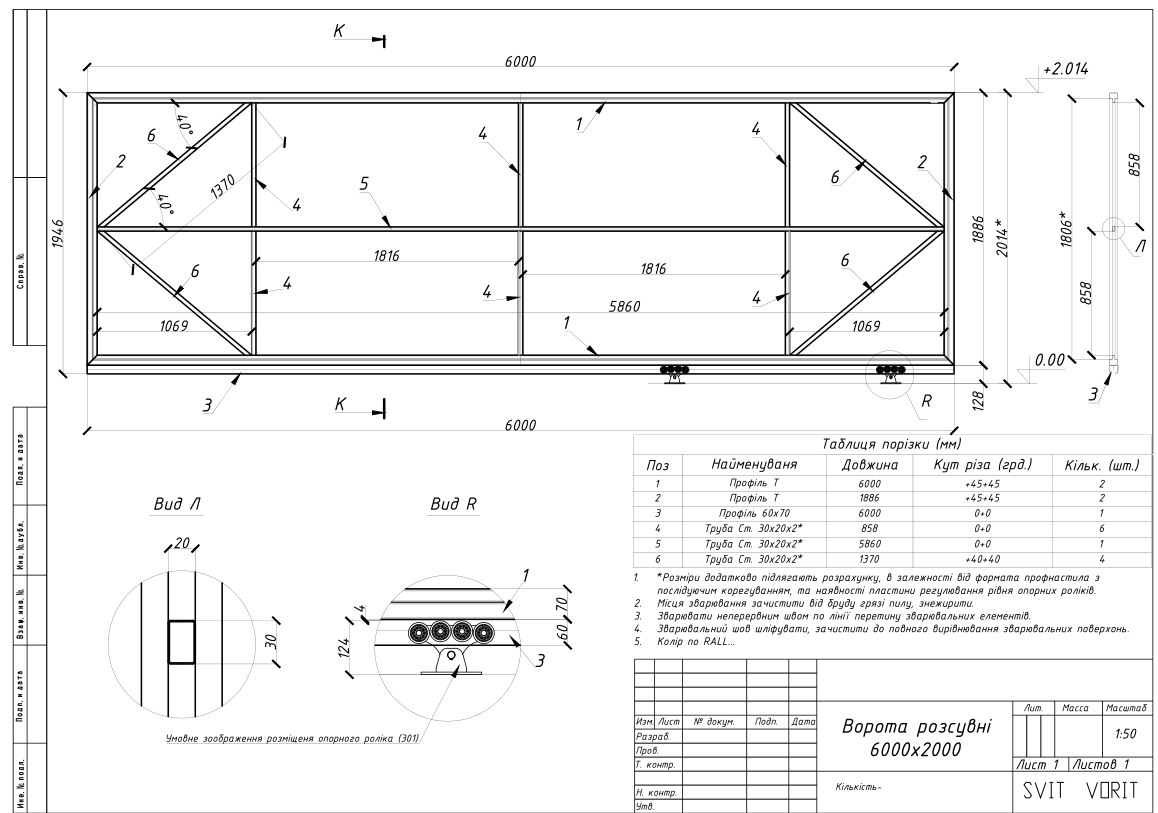

Місцезнаходження кожної складової наочно показані на кресленні.

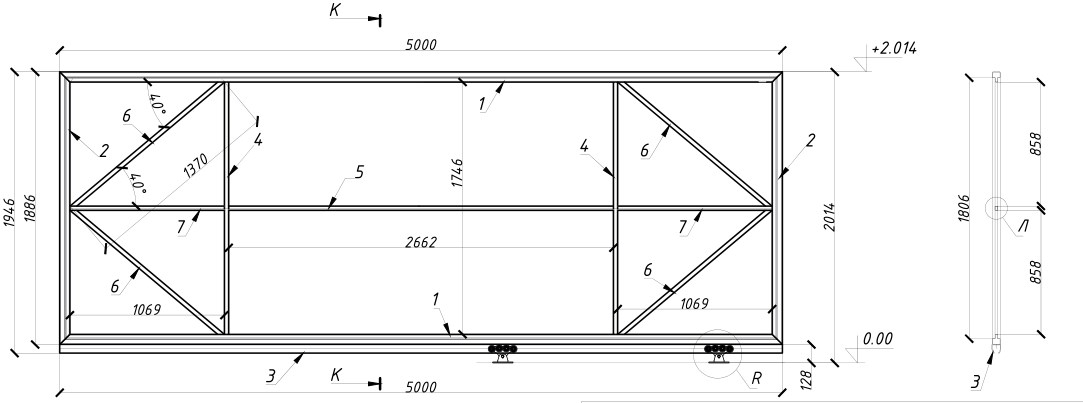

Комплект "Звари Сам" ворота довжиною 5 м

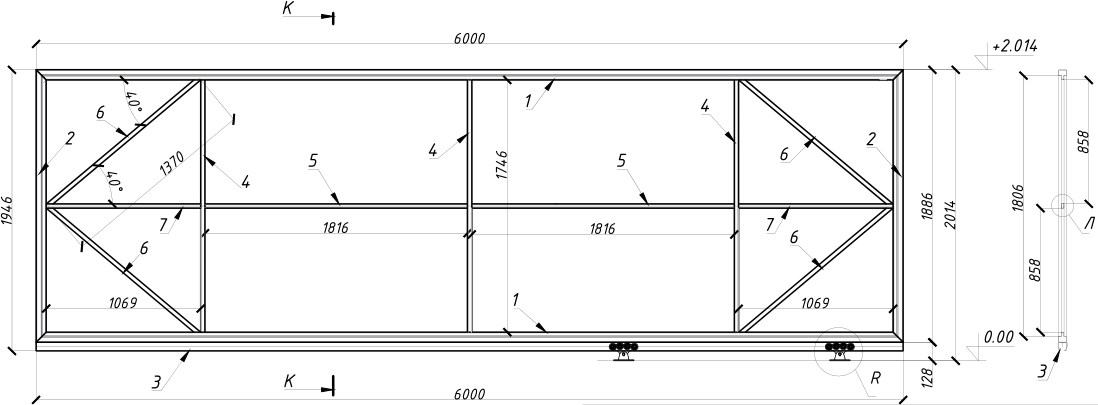

Комплект "Звари Сам" ворота довжиною 6 м

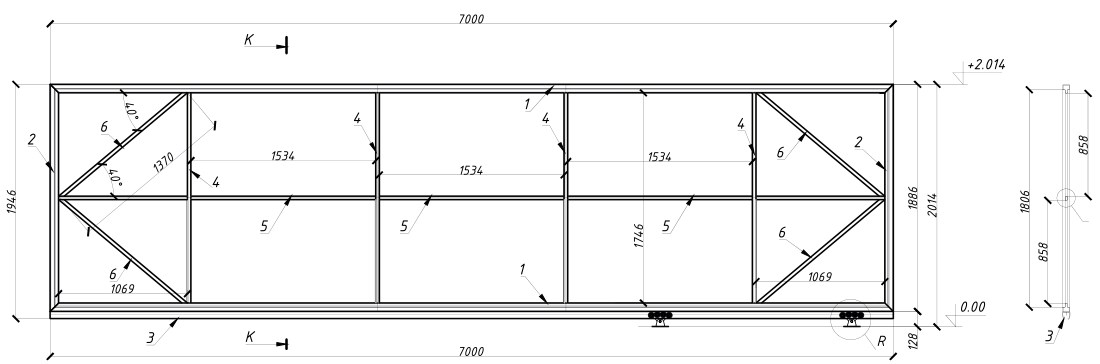

Комплект "Звари Сам" ворота довжиною 7 м

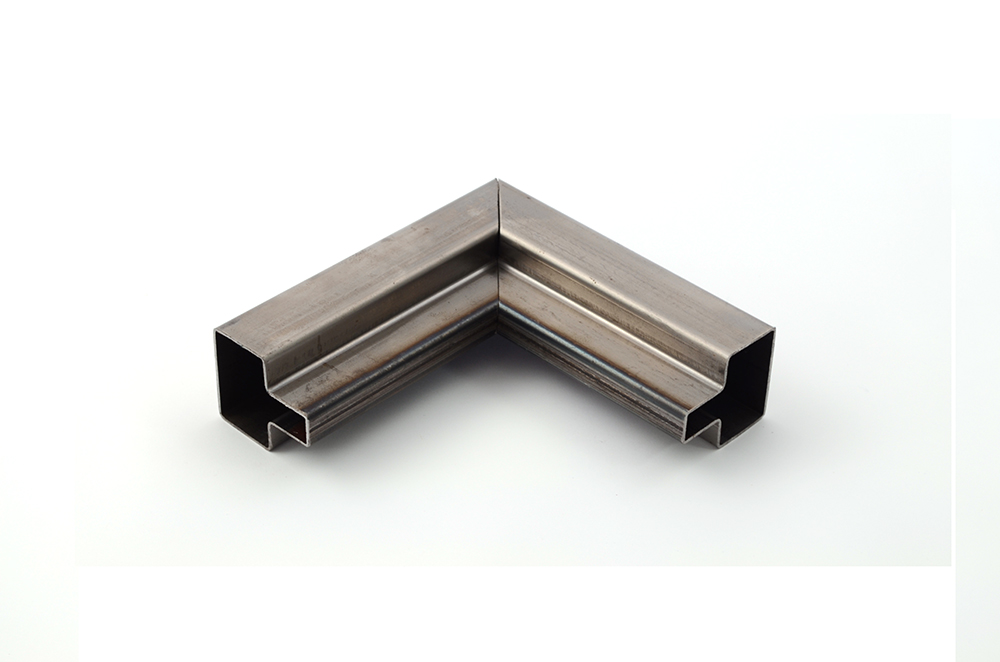

Всі елементи максимально підготовлені до зварювання. Кут різання елементів каркаса з Т-профілю складає 45 °.
Скошені ребра з профільної труби для хвостовика зрізані під кутом 33 °.
Також маємо комплект "Звари Сам" для отвору 6 м на фурнітурі SVIT VORIT STANDART 800
Призначення |
Матеріал |
Елементи |
Довжина |
Дворівневий каркас воріт |
Т-профіль |
2 горизонтальных отрезка (верх и низ створки) |
9000 мм |
2 горизонтальных отрезка (верх и низ створки |
1886 мм |
||
Внутрішні ребра |
Труба профільна 30*20*2 мм |
1 горизонтальний відрізок |
8856 мм |
6 вертикальних відрізків |
856 мм |
||
2 скошених відрізка |
1618 мм |
||
Направляючий профіль |
Рельс «великої» фурнітури 85*94*5 мм |
1 профільна балка |
9000 мм |
Ціна: | 18675 грн |
ТАКОЖ МАЄМО КОМПЛЕКТ "ЗВАРИ САМ" ДЛЯ ОТВОРУ 6 М НА ФУРНІТУРІ Novi Vorota Gospodar 600
ПРИЗНАЧЕННЯ |
МАТЕРІАЛ |
ЕЛЕМЕНТИ |
ДОВЖИНА |
ДВОРІВНЕВИЙ КАРКАС ВОРІТ |
Т-ПРОФІЛЬ |
2 ГОРИЗОНТАЛЬНЫХ ОТРЕЗКА (ВЕРХ И НИЗ СТВОРКИ) |
9000 ММ |
2 ГОРИЗОНТАЛЬНЫХ ОТРЕЗКА (ВЕРХ И НИЗ СТВОРКИ |
1886 ММ |
||
ВНУТРІШНІ РЕБРА |
ТРУБА ПРОФІЛЬНА 30*20*2 ММ |
1 ГОРИЗОНТАЛЬНИЙ ВІДРІЗОК |
8856 ММ |
6 ВЕРТИКАЛЬНИХ ВІДРІЗКІВ |
856 ММ |
||
2 СКОШЕНИХ ВІДРІЗКА |
1618 ММ |
||
НАПРАВЛЯЮЧИЙ ПРОФІЛЬ |
РЕЛЬС «ВЕЛИКОЇ» ФУРНІТУРИ 85*94*5 ММ |
1 ПРОФІЛЬНА БАЛКА |
9000 ММ |
ЦІНА: | 16345 ГРН |
ХАРАКТЕРИСТИКИ КОНСТРУКЦІЇ
Загальна довжина конструкції - 6 м, що розрахована на проїзди шириною до 4 м. Припустимо перекривати отвори до 4,20 м, але навантаження на фурнітуру буде підвищеним. На більш вузьких проїздах навпаки - запас міцності буде підвищеним, прослужить ще довше. Важливо лише пам'ятати, що для відкату потрібно саме 6 м вільного простору збоку від ворітного отвору.
Висота конструкції підбиралася з таким розрахунком, щоб в якості обшивки ідеально ліг профнастил шириною 1800 мм.
Повна висота каркаса разом з напрямною рейкою складе 1946 мм, для отримання висоти від землі треба врахувати ще невеликий зазор знизу на висоту ніжки роликових кареток (близько 70 мм).

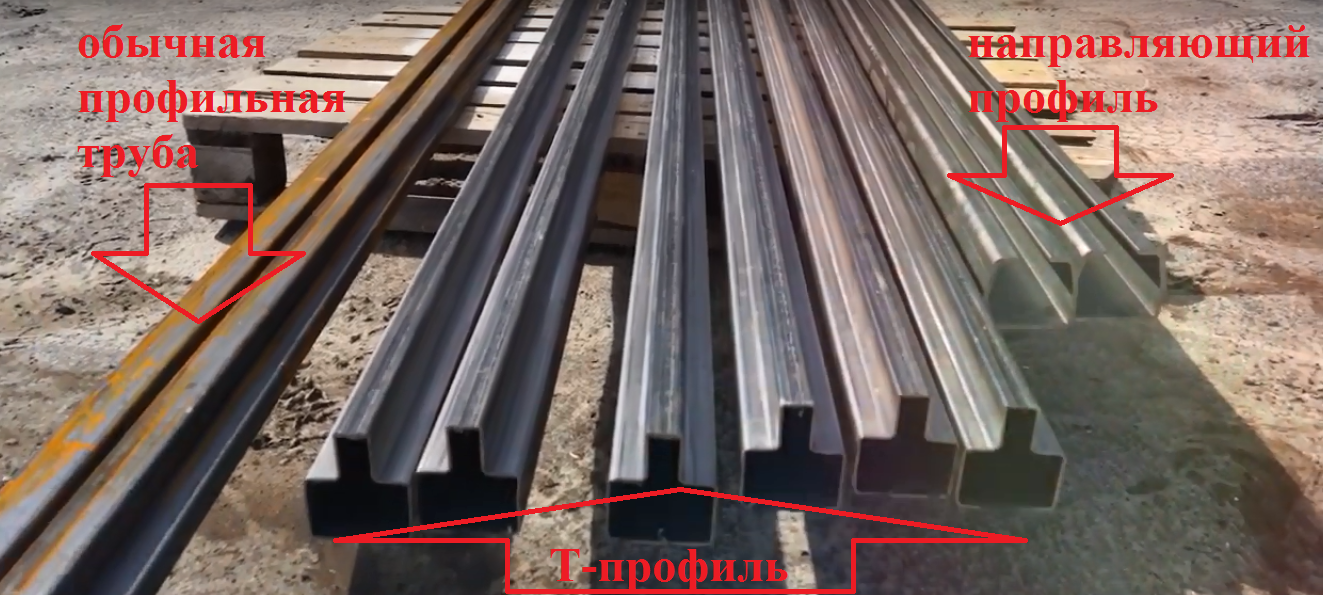

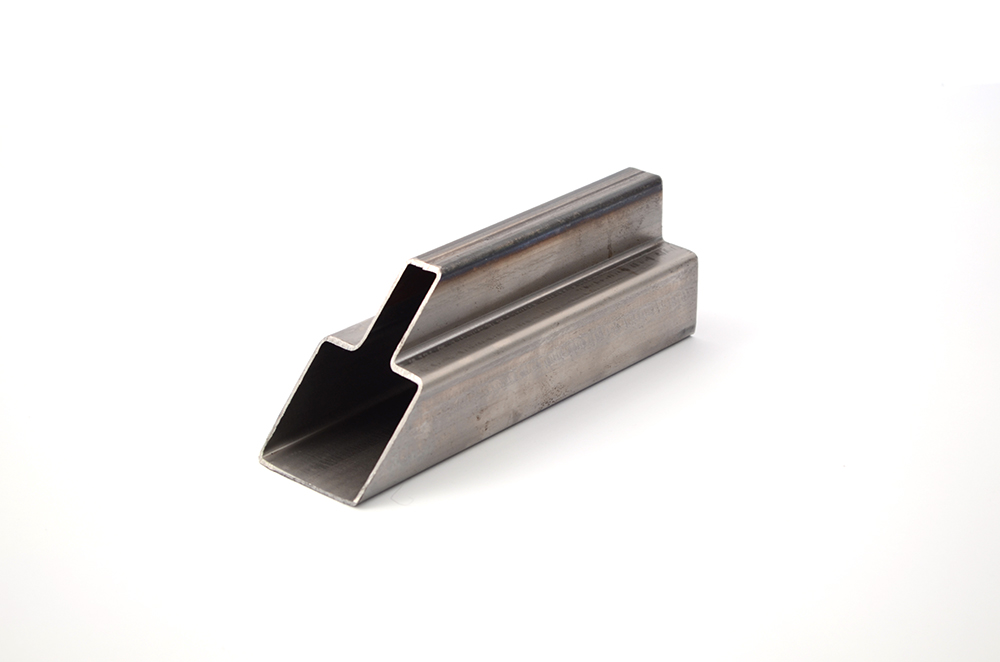

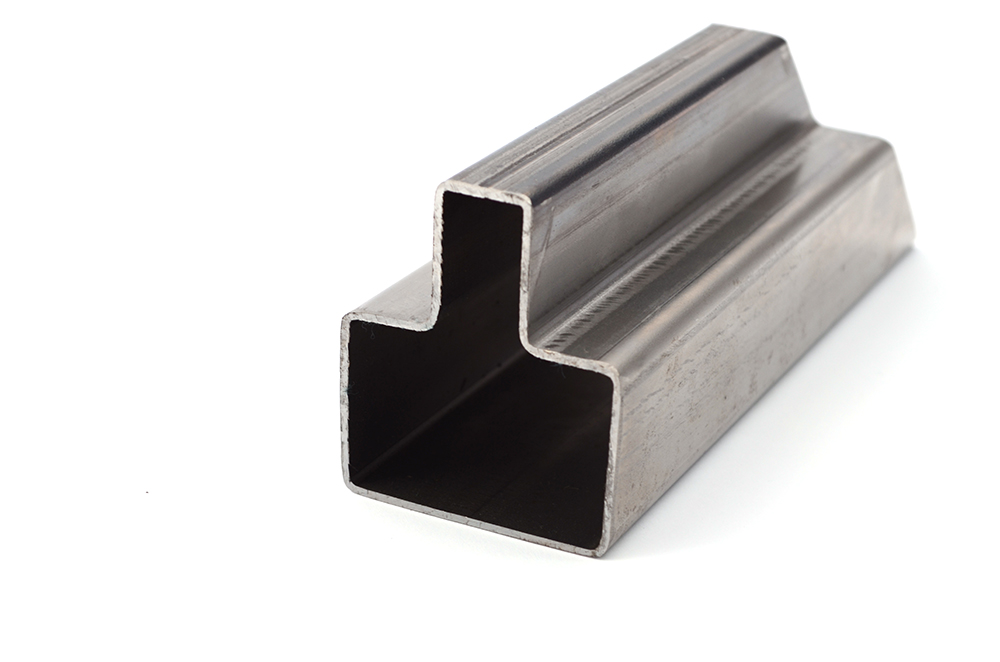

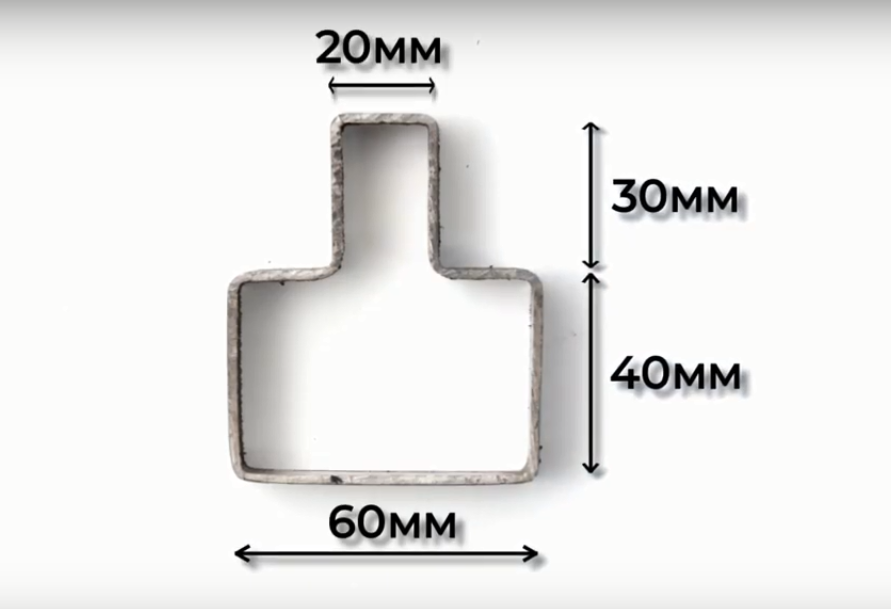

Основна рама виконана з Т-профілю - спеціально розробленого для виготовлення каркасів воріт металопрокату. Для перемичок використовується профільна труба перетином 30 * 20 * 2, що відповідає вузькій частині профілю «Т».
Зашити можна всю конструкцію цілком або ж тільки ту частину, що буде перекривати отвір, залишаючи хвостову частину без обшивки.
ПЕРЕВАГИ КОМПЛЕКТУ
Даний товар розроблявся спеціально для самостійного виготовлення воріт нашими клієнтами. Він здатний заощадити час і сили, при цьому результат обов'язково буде відмінним.
- Використання Т-профілю - це вже великий плюс для збірки і для експлуатації воріт.

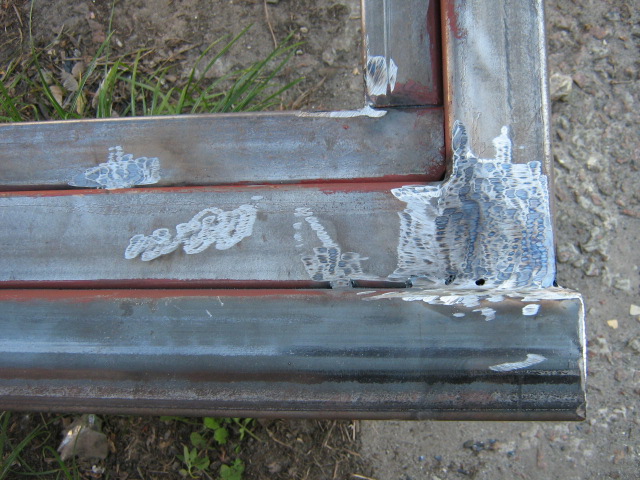

Раніше дворівневий каркас збирався з труб різного перетину. Це змушувало спочатку збирати зовнішній каркас, потім до нього приварювати внутрішній. Щілини між цими шарами обов'язково потрібно обробляти, бажано дорогим герметиком і дуже ретельно.

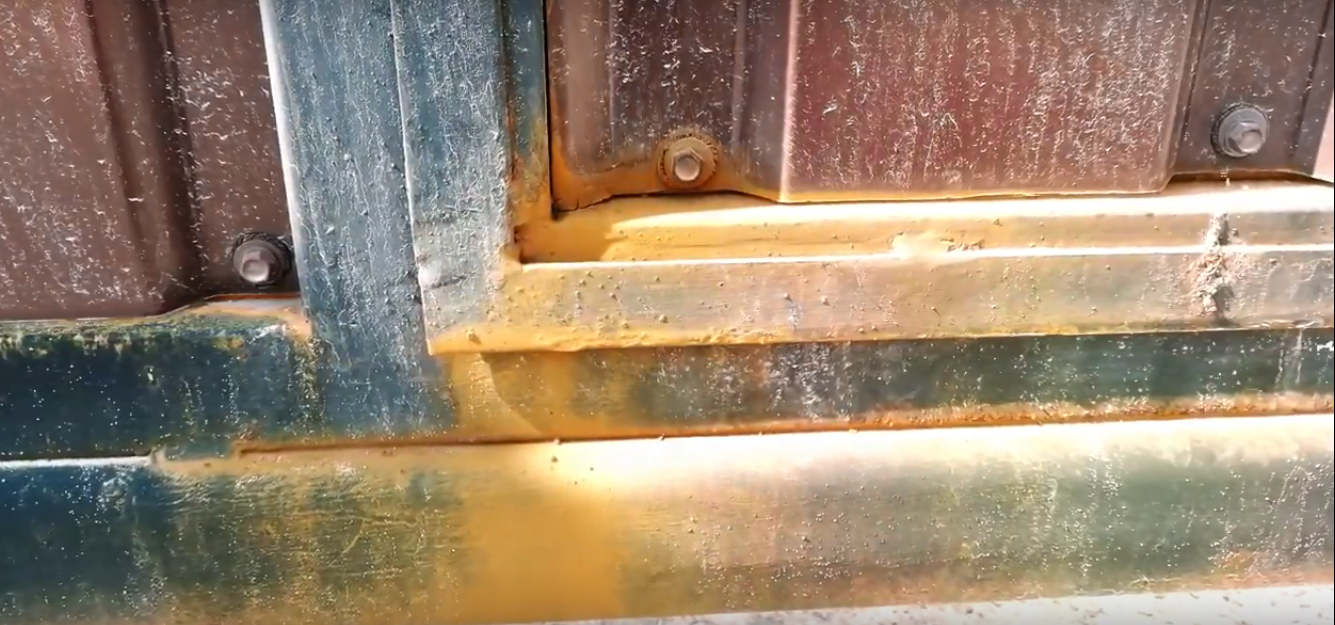

Але з часом волога все одно проникала між трубами, викликаючи корозію металу. Зовні це проявлялося іржавими патьоками, а конструктивно призводило до зниження міцності воріт.
Т-профіль дозволяє зібрати каркас «в один прохід», причому зварювати доведеться тільки стики-кути. Це в рази швидше і простіше.
Герметизувати просто нічого - економія коштів та часу. Відсутність щілин не дасть шансу воді пошкодити раму воріт. Зовнішній вигляд навіть з часом не спотворять руді смуги.
Плюс сам метал для Т-профілю береться більш високоякісний, без окалин і іржі, так що попередньої ретельної зачистки поверхонь також не знадобиться.
- Ще однією перевагою використання комплекту «Звари сам» є заводська порізка елементів.
Мало того, що точно витримуються всі розміри, так ще й зріз робиться гарантовано якісний і під потрібним кутом.
- Спрощена збірка - гарантія того, що впорається будь-який бажаючий
Всі елементи повністю готові до складання. На кресленні вказано точне місце розташування кожного з них. Виготовлення воріт перетворюється майже в гру, особливо для людини, що володіє зварюванням. Причому число точок кріплення зведено до мінімуму. Ну і звичайно ж, не варто забувати перевіряти рівнем вертикалі і горизонталі.
Спочатку до направляючого профілю прихватками по обидва боки приварюється нижній відрізок Т-профілю рами, потім монтуються бічні відрізки каркаса і верхня перекладина. Після цього кріплять горизонтальну, а за нею і вертикальні поперечки. Підрізати елементи не буде потрібно. Достатньо лише зачистити зрізи, знежирити і зварити по всій довжині стиків суцільним швом. Далі місця зварювання очищаються, шліфуються, обробляються ґрунтовкою. Рама фарбується і зашивається рівно на стільки, на скільки Ви хочете - не обов'язково на всю довжину, можна лише трохи більше ширини отвору.
- Додатковий бонус - доставка по Україні до зручного Вам складу вантажоперевізника, і оплата здійснюється на місці при отриманні.
Придбати набір «Звари сам» разом з відповідним комплектом фурнітури - розумне рішення для справжнього господаря.
Основні | |
---|---|
Виробник | Світ Воріт |
Країна виробник | Україна |
Гарантійний термін | 60 міс |
Конструкція полотна воріт | Цілісна |
Матеріал воріт | Метал |
Призначення воріт | В'їзні |
Область застосування воріт | Побутові |
Спосіб управління воротами | Механічний (без ручного приводу) |
Тип виробу | Ворота |
Тип відкривання воріт | Відкатні |
- Ціна: 8 749 ₴/комплект
