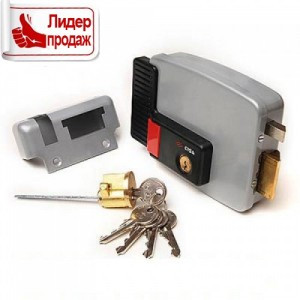

Замок електромеханічний CISA 11630.50 зовнішній (3,4)

УВАГА!!!

Для того щоб відкрити електромеханічний замок CISA потрібна короткочасна подача живлення (імпульс)тривалістю не більше 1 секунди.

Для роботи електромеханических замків потрібно живлення: 12V змінного струму.

При підключення електричних замків CISA до мережевих блокам живлення 12 В слід передбачити обмеження часу подачі сигналу з трансформатора до 1 секунди.

Комплект постачання

замок

• ключі 3 шт (5 шт по замовленню)
• відповідна коробка
• кріпильні гвинти
• на замовлення:блок електричного управління

Технічні характеристики

корпус і відповідна коробка зі сталі

• забарвлення-сірий алюміній
• засувка-ригель
• кнопка з внутрішньої сторони
• можливість блокування замка у відкритому стані

Функціонування замку

Замок призначений для установки на важкі двері. При установці замка на легку двері слід прибрати стрижень червоного кольору для забезпечення м'якості закривання.

Щоб уникнути порушення механізму замку, виймайте ключ із циліндра перед тим, як знімати і встановлювати коробку замку

Замок має запатентований механізм блокування засувки. Для нормального функціонування відстань між замком і відповідної коробкою не повинно перевищувати 7мм. Не допускайте установки замку в перевернутому положенні.

Підключення до електромережі

Електричні параметри:

сила струму: 3.1 А

• опір DC 3 Ом
• Частота 50-60 Гц
• харчування через трансформатор з характеристиками 15Вт-12V
• при використанні бустера можливе живлення від джерела 12В і 24В постійного струму або 24 В змінного струму
• використовувати дріт з перетином, пропорційним довжині контура, і по можливості не менш 1 мм2
• ізоляція класу F
• споживана потужність 15 Вт

Для приєднання проводів до клем замку послабити настановні гвинти, клемної коробки, вставити клеми і закріпити гвинти.

Для того щоб підключити дроти до клем замку, натисніть на кожен контакт, поки не відбудеться суміщення отворів. Потім вставте в отвори провід, попередньо видаливши ізоляцію з його кінчиків. Для встановлення функції блокування замка у відкритому стані натиснути на кнопку А й зафіксувати її, повернувши ключ.

Ругулировка електрозачіпки (проводитися при відкритих дверях)

Перевірка роботи електричної частини замку проводитися при напрузі, що відповідає мінімальним значенням параметрів електричних систем. У тому разі, якщо живлення, що подається на замок, нижче цих значенийи внаслідок цього замок не може бути відкритий, слід поступово повертати регулювальний гвинт. Це полегшить спрацьовування електрозачіпки замку.

Безпека

засувка-ригель, захищена від злому( патент CISA)

• електричні контакти, розміщені всередині корпусу
• засувка-ригель підвищеної міцності для спротиву ударам і відскоку при закриванні дверей

Функціонування

низкое потребление тока при открывании, обеспечивающее надежное функционирование при входном напряжении ниже 12 В

• катушка со встроенными регулируемыми подпружиненными клеммами(без отвёрточное соединение)
• возможность регулировать усилие пружины взводного ригеля
• мягкость движения защелки-ригеля благодаря направляющей из нержавеющей стали
• световой индикатор состояния двери (открыто-закрыто), который может быть расположен в месте, выбранном клиентом
• удержание замка в открытом состояние (по заказу)
• ответная часть со специальным роликом, смягчающим удар взводного ригеля
• регульоване пристрій електричного розмикання (патент CISA) для забезпечення функціонування замку при падінні напруги нижче граничної величини, а також для того, щоб запобігти висунення засувки, коли двері отскакив
